5mm絕緣膠墊產品使用范圍及存儲方式

發布時間：2015-12-17 作者：金能電力 來源：金能電力 點擊:

　　5mm絕緣膠墊產品使用范圍及存儲方式：

　　廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用。

　　應儲存在干燥通風的環境中，遠離熱源，離開地面和墻壁20cm以上。避免受酸堿和油的污染，不要露天防止避免陽光直射。

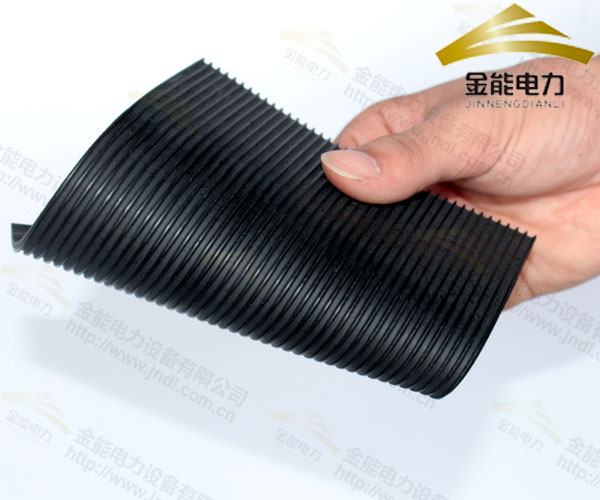

　　5mm絕緣膠墊絕緣膠墊概述：

　　1) 簡介：加強工作人員對地絕緣，由特殊橡膠制成的橡膠墊。絕緣膠墊又稱為絕緣膠墊，絕緣橡膠墊，絕緣毯，絕緣橡膠墊等。具有較大體積電阻率和耐穿的膠墊。用NR，SBR和IIR等絕緣性能優良的非極性橡膠制造。用于配電等工作場合的臺面或鋪地絕緣材料。

　　2) 外觀：斑痕或凹凸不平：深度或高度不得超過膠墊厚度公差;氣泡：每平方米內，面積不于1cm2的氣泡不超過5個，任意兩個氣泡間距離不小于40mm;雜質：深度及長度不超過膠墊厚度不小于40mm;邊緣不齊或海綿狀：寬度不超10mm，長度不超過膠墊總長的1/10;裂紋：不允許有。

　　5mm絕緣膠墊的國家標準：序號項目周期要求說明 1 工頻耐壓試驗 1年電壓等級工頻耐壓 kV 持續時間min 使用于帶電設備區域高壓 15 1 低壓 3.5 1 試驗時先將絕緣膠墊上下鋪上濕布或金屬箔，并應比被測絕緣膠墊四周小200mm，連續均勻升壓至表8規定的電壓值，保持1min，觀察有無擊穿現象，若無擊穿，則試驗通過。試樣分段試驗時，兩段試驗邊緣要重合。

　　5mm絕緣膠墊常規使用配置：

　　1)5KV絕緣膠墊厚度：3mm 比重：5.8KG/m2 顏色：紅，綠，黑

　　2)10KV絕緣膠墊厚度：5mm 比重：9.2KG/m2 顏色：紅，綠，黑

　　3)15KV絕緣膠墊厚度：5mm 比重：9.2KG/m2 顏色：紅，綠，黑

　　4)20KV絕緣膠墊厚度：6mm 比重：11KG/m2 顏色：紅，綠，黑

　　5)25KV絕緣膠墊厚度：8mm 比重：14.8KG/m2 顏色：紅，綠，黑

　　6)30KV-35KV 絕緣膠墊厚度：10mm 12mm 比重：18.4KG/m2 22 KG/m2 顏色：紅，綠，黑 4.15KV絕緣膠墊特點：物理機械性能良好，具有優良的絕緣性能，可在干燥的-35~+100℃空氣中介電系數要求高的環境中工作。通過43KV測試，正常工作在660V的狀態下。廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用。應儲存在干燥通風的環境中，遠離熱源，離開地面和墻壁20cm以上。避免受酸堿和油的污染，不要露天防止避免陽光直射。

　　5mm絕緣膠墊厚度：

　　在整個絕緣墊上應隨機選擇5個以上不同的點進行厚度測量和檢查?？墒褂们Х中母位蛲瑯拥木鹊膬x器進行測量。千分尺的精度應在0.02mm以內,測鉆的直徑為6mm,平面壓腳的直徑為(3.17±0.25)mm,壓腳應能施加(0.83±0.03)N的壓力.絕緣墊應平展放置,以使千分尺測量之間是平滑的。

　　絕緣橡膠墊國家標準：

　　配電室電壓10KV選 8mm厚工頻耐壓實驗10000V 1分鐘不擊穿,在工頻耐壓實驗18000V,20秒擊穿.配電室電壓35KV 10-12mm厚工頻耐壓實驗15000V 1分鐘不擊穿,在工頻耐壓實驗26000V,20秒擊穿.配電室低壓選5mm厚 500V以下工頻耐壓實驗3500V 1分鐘不擊穿,在工頻耐壓實驗10000V,20秒不擊穿。

　　5mm絕緣膠墊的規格：

　　1)按照電壓等級可分5kv,10kv,20kv,25kv,35kv

　　2)按顏色可分為：黑色膠墊，紅色膠墊，綠色膠墊

　　3)按厚度可分為：2mm,3mm,4mm,5mm,6mm,8mm,10mm,12mm.
